سقف وافل یکی از سیستم‌های مدرن و کارآمد در ساخت‌وساز است که با استفاده از قالب‌های خاص، امکان کاهش وزن و افزایش استحکام سازه را فراهم می‌کند. این مقاله به بررسی مراحل اجرای سقف وافل از طراحی اولیه تا قالب‌برداری و بررسی نهایی می‌پردازد. مراحل کلیدی شامل آماده‌سازی، نصب قالب‌ها، آرماتوربندی، بتن‌ریزی، عمل‌آوری بتن، قالب‌برداری و بررسی نهایی هستند. اجرای صحیح هر یک از این مراحل نقش مهمی در تضمین کیفیت و دوام نهایی سقف وافل دارد. در ادامه به بررسی دقیق‌تر و توضیحات کامل‌تر از هرکدام از این روش‌ها می‌پردازیم.
تفاوت سقف وافل و سقف اینتل دک
سقف وافل یکی از سیستم‌های نوین در ساخت و ساز است که به دلیل ویژگی‌های منحصر به فرد خود، به یکی از پرکاربردترین روش‌های ساخت سقف در پروژه‌های عمرانی تبدیل شده است. این سقف‌ها با استفاده از قالب‌های خاص و اصولی، می‌توانند همزمان با کاهش وزن سازه، استحکام بالایی نیز فراهم کنند. در این مقاله به بررسی مراحل اجرای سقف وافل می‌پردازیم.
۱- آماده‌سازی و طراحی
آماده‌سازی و طراحی، نخستین و مهم‌ترین مرحله در اجرای سقف وافل است. در این مرحله، طراحی‌های دقیق سازه‌ای بر اساس شرایط و نیازهای پروژه انجام می‌شود. این طراحی شامل محاسبات بارهای زنده و مرده، تعیین ابعاد و تعداد دهانه‌ها، و موقعیت دقیق تیرها و ستون‌ها می‌شود. انتخاب نوع قالب وافل نیز در این مرحله صورت می‌گیرد. قالب‌ها بر اساس جنس، اندازه و شکل به دسته‌های مختلف تقسیم می‌شوند. قالب‌های پلاستیکی به دلیل سبک بودن و قابلیت استفاده مجدد، محبوبیت بیشتری دارند. از طرفی، قالب‌های فلزی به دلیل دوام و استحکام بالا در پروژه‌هایی که به قالب‌های مقاوم‌تر نیاز است، استفاده می‌شوند. در این مرحله همچنین باید به سازگاری قالب‌ها با دیگر عناصر سازه‌ای مانند ستون‌ها، تیرها و دیوارهای برشی توجه شود. محاسبات دقیق و برنامه‌ریزی صحیح در این مرحله، از بروز مشکلات اجرایی در مراحل بعدی جلوگیری می‌کند.
در فرآیند اجرای سقف‌ها، یکی از مراحل اساسی و مهم، شمع‌بندی است که به منظور فراهم کردن پشتیبانی لازم برای سقف در حین بتن‌ریزی و عمل‌آوری بتن انجام می‌شود. شمع‌بندی به طور کلی برای سقف‌هایی که ارتفاع آن‌ها تا حدود ۳ تا ۳.۵ متر است، مناسب و کارآمد می‌باشد. این روش به دلیل سهولت نصب و کارایی بالا در این محدوده ارتفاعی به طور گسترده مورد استفاده قرار می‌گیرد. با این حال، در مواردی که ارتفاع سقف بیش از این مقدار است، استفاده از شمع‌بندی معمولی ممکن است به دلیل عدم توانایی در تأمین پایداری و استحکام کافی، نامناسب باشد. در این شرایط، باید از روش‌های دیگری مانند استفاده از اسکفولد (Scaffold) یا جک‌های بلند بهره برد. اسکفولدها، سازه‌های موقتی هستند که برای پشتیبانی از سقف‌ها در ارتفاعات بیشتر به کار می‌روند و امکان پوشش سطح وسیع‌تری از زیر سقف را فراهم می‌کنند. این سیستم‌ها به دلیل انعطاف‌پذیری بالا و قابلیت تنظیم در ارتفاعات مختلف، به عنوان یک جایگزین مؤثر برای شمع‌بندی در ارتفاعات بلند شناخته می‌شوند. استفاده از جک‌های بلند نیز یک راه‌حل دیگر برای پشتیبانی از سقف‌های مرتفع است که با قابلیت تنظیم ارتفاع، می‌تواند به تثبیت و ایمنی بیشتر سازه کمک کند.
۲- نصب قالب‌های وافل

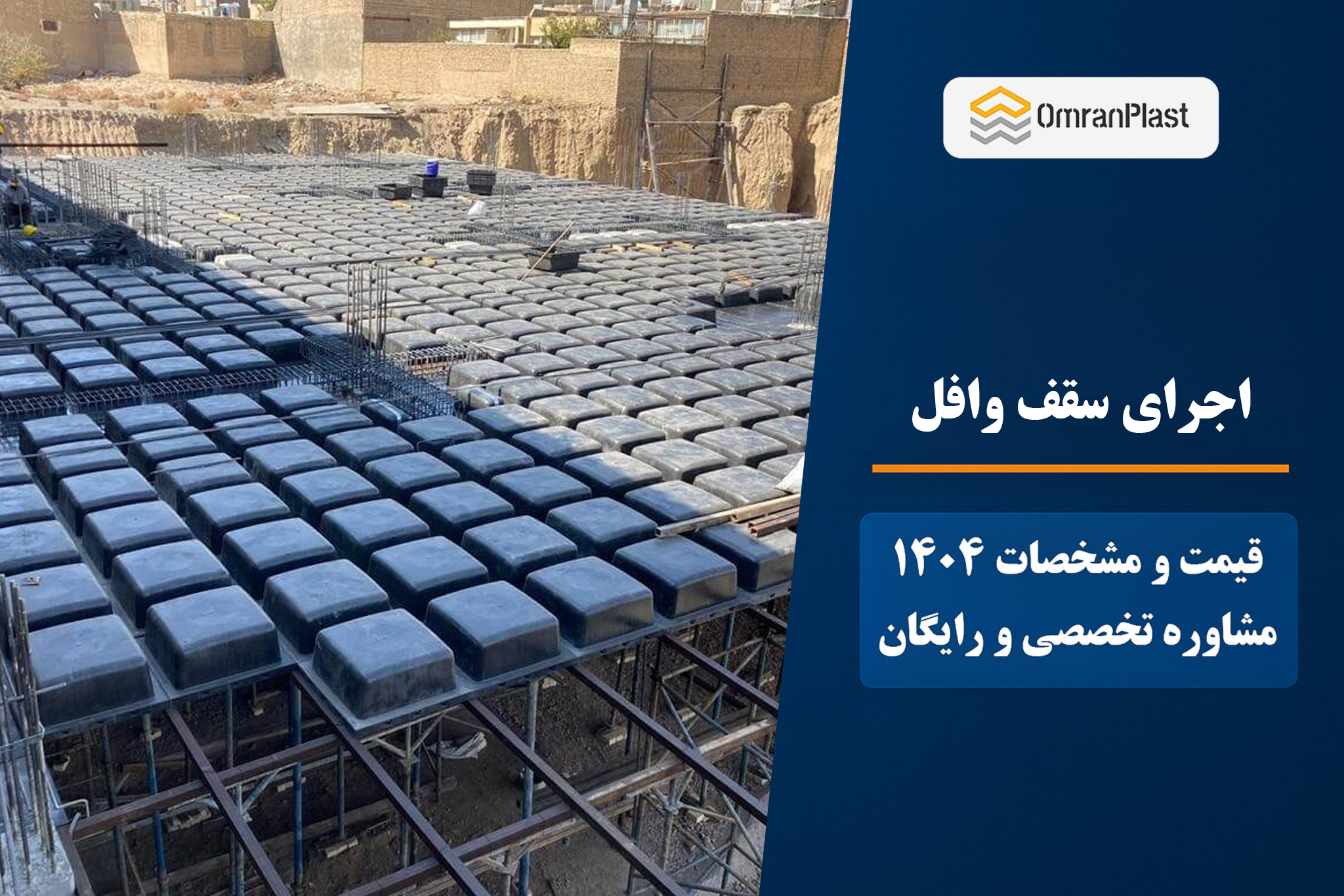

نصب قالب‌های وافل مرحله‌ای است که در آن، قالب‌ها به صورت منظم و دقیق روی سقف چیده می‌شوند. این قالب‌ها باید به گونه‌ای قرار گیرند که فاصله‌های بین آن‌ها و موقعیت تیرچه‌ها دقیقاً مطابق با نقشه‌های طراحی باشد. برای نصب قالب‌های وافل، ابتدا باید سطح سقف به طور کامل تمیز و صاف شود تا از هرگونه ناهماهنگی و عیوب جلوگیری شود. سپس، قالب‌ها با دقت و با استفاده از شابلون‌ها یا ابزارهای دقیق، در محل‌های مشخص شده قرار می‌گیرند. باید دقت داشت که قالب‌ها به درستی در جای خود محکم شوند تا در هنگام بتن‌ریزی از جابه‌جایی یا تغییر شکل آن‌ها جلوگیری شود. برای نصب قالب‌های وافل، معمولاً از جک‌ها و تیرک‌های موقت استفاده می‌شود تا قالب‌ها به طور موقت در جای خود ثابت شوند. این جک‌ها تا زمان خشک شدن کامل بتن و به دست آمدن استحکام لازم در محل باقی می‌مانند. همچنین، باید به نحوه اتصال قالب‌ها به یکدیگر توجه کرد تا از هرگونه نفوذ بتن به زیر قالب‌ها جلوگیری شود.
۳- قالب گذاری به شیوه قالب‌های قفل دار
پس از تکمیل مرحله قوطی‌کشی و اطمینان از اتصال صحیح و محکم قوطی‌ها به شمع‌ها، نوبت به اجرای مرحله مهم قالب‌گذاری می‌رسد. این مرحله بر اساس روش انتخابی برای نصب قوطی‌ها می‌تواند به دو صورت انجام شود: یا قالب‌ها مستقیماً روی هر قوطی قرار می‌گیرند، یا به صورت اشتراکی روی چند قوطی مجاور نصب می‌شوند. روش نوین قالب گذاری با استفاده از قالب‌های شکرت عمران پلاست، استفاده از قالب وافل قفل‌دار است. در این روش نوین، برای هر قالب بست‌هایی مخصوص طراحی شده‌اند که به کمک آن‌ها می‌توان قالب‌های مجاور را به راحتی و با دقت بالا به یکدیگر قفل کرد. این ویژگی باعث می‌شود که پس از جایگذاری قالب‌ها، فرایند اتصال و تثبیت آن‌ها بسیار سریع‌تر و ساده‌تر انجام شود. استفاده از قالب‌های قفل‌دار چندین مزیت مهم به همراه دارد. اول از همه، این روش منجر به کاهش هزینه‌های پروژه می‌شود، زیرا زمان مورد نیاز برای نصب و تثبیت قالب‌ها به طرز چشمگیری کاهش می‌یابد. علاوه بر این، به دلیل طراحی دقیق و سیستم قفل‌کننده‌ای که در این قالب‌ها تعبیه شده است، کیفیت اجرای سقف به طور قابل توجهی بهبود پیدا می‌کند. یکی از مزایای کلیدی این سیستم، از بین بردن احتمال نشت شیره بتن تازه از میان درزهای قالب‌ها است که می‌تواند به حفظ یکپارچگی و استحکام سازه کمک شایانی کند. همچنین، استفاده از قالب وافل قفل‌دار باعث افزایش ایمنی کارگران در محل کار می‌شود. با توجه به اینکه این قالب‌ها به صورت محکم و مطمئن در جای خود قرار می‌گیرند، خطرات احتمالی ناشی از جابه‌جایی یا افتادن قالب‌ها در حین اجرای کار به حداقل می‌رسد. این مسئله نه تنها امنیت جانی کارگران را تأمین می‌کند، بلکه به تیم اجرایی این امکان را می‌دهد که با اطمینان بیشتری از روش قوطی‌گذاری به صورت مشترک استفاده کنند، که این امر خود می‌تواند باعث بهبود عملکرد و بهره‌وری در پروژه‌های ساختمانی شود.
۴- آرماتوربندی
آرماتوربندی یکی از مراحل حیاتی در اجرای سقف وافل است. در این مرحله، میلگردها به صورت دقیق و بر اساس نقشه‌های اجرایی در قالب‌ها قرار می‌گیرند. آرماتورها وظیفه تحمل کشش‌های وارد بر سقف را دارند و کیفیت و نحوه قرارگیری آن‌ها تأثیر مستقیم بر استحکام نهایی سقف خواهد داشت. ابتدا میلگردهای طولی و عرضی، که به عنوان میلگردهای اصلی شناخته می‌شوند، در محل‌های مشخص شده قرار می‌گیرند. این میلگردها باید به دقت با استفاده از فاصله‌دهنده‌ها (اسپیسرها) در جای خود ثابت شوند تا در حین بتن‌ریزی جابه‌جا نشوند. استفاده از اسپیسرها برای اطمینان از حفظ پوشش بتنی مناسب و جلوگیری از زنگ‌زدگی میلگردها بسیار اهمیت دارد. پس از نصب میلگردهای اصلی، میلگردهای حرارتی و تقویتی در نقاط مشخص شده قرار می‌گیرند. این میلگردها به منظور جلوگیری از ترک‌خوردگی‌های احتمالی و افزایش مقاومت سقف در برابر نیروهای جانبی مانند زلزله مورد استفاده قرار می‌گیرند. همچنین، در این مرحله باید به نحوه اتصال میلگردها به یکدیگر (با استفاده از سیم‌های مخصوص) توجه شود تا اتصال‌ها به طور کامل و با استحکام کافی انجام شوند.
۵- بتن ریزی
بتن‌ریزی یکی از حساس‌ترین مراحل در اجرای سقف وافل است که نیاز به دقت و توجه ویژه‌ای دارد. در این مرحله، بتن آماده شده به صورت یکنواخت در قالب‌ها ریخته می‌شود. کیفیت بتن و نحوه ریختن آن تأثیر مستقیمی بر استحکام و دوام نهایی سقف دارد. قبل از شروع بتن‌ریزی، باید مطمئن شوید که قالب‌ها و آرماتورها به درستی در جای خود قرار گرفته‌اند و هیچگونه نشتی یا جابه‌جایی در سیستم قالب‌بندی وجود ندارد. همچنین، بتن باید با نسبت صحیح آب به سیمان و با استفاده از مصالح با کیفیت تهیه شود تا به مقاومت و کارایی مطلوب دست یابد. بتن‌ریزی باید به صورت یکنواخت و در یک جهت انجام شود تا از تشکیل حفره‌های هوا در داخل بتن جلوگیری شود. استفاده از ویبراتور در این مرحله برای از بین بردن هوای محبوس و افزایش تراکم بتن ضروری است. ویبره کردن بتن باید به گونه‌ای انجام شود که از جابه‌جایی قالب‌ها و میلگردها جلوگیری کند. پس از اتمام بتن‌ریزی، سطح بتن باید به سرعت صاف شود و هرگونه اضافات یا نقص در سطح بتن برطرف شود. در نهایت، پوششی روی بتن قرار می‌گیرد تا از تبخیر سریع آب جلوگیری شده و فرآیند هیدراتاسیون به طور کامل انجام شود.
۶- عمل‌آوری بتن
عمل‌آوری بتن مرحله‌ای است که در آن بتن به مدت زمان معینی تحت شرایط خاصی نگهداری می‌شود تا به مقاومت نهایی خود برسد. این مرحله یکی از عوامل کلیدی در تضمین کیفیت و دوام نهایی سقف وافل است. پس از اتمام بتن‌ریزی، بتن نیاز به مراقبت دارد تا بتواند به تدریج به مقاومت مطلوب خود برسد. در این مرحله، مهم‌ترین مسئله حفظ رطوبت بتن است. به طور معمول، بتن باید به مدت ۷ تا ۱۴ روز مرطوب نگه داشته شود تا فرآیند هیدراتاسیون به خوبی انجام شود. این عمل با استفاده از روش‌هایی مانند پوشاندن بتن با گونی‌های مرطوب، اسپری کردن آب به سطح بتن، یا استفاده از مواد پوششی مانند پلاستیک انجام می‌شود. در طی فرآیند عمل‌آوری، دما و رطوبت محیط نیز باید کنترل شود تا از تغییرات شدید دمایی و خشک شدن زودهنگام بتن جلوگیری شود. اگر بتن به درستی عمل‌آوری نشود، ممکن است ترک‌های ریز یا ترک‌های عمیق در سطح بتن ظاهر شود که می‌تواند به مرور زمان باعث کاهش مقاومت و دوام سقف شود.
۶- قالب‌برداری
قالب‌برداری یکی از مراحل حساس و دقیق در اجرای سقف وافل است که پس از کسب مقاومت کافی بتن انجام می‌شود. در این مرحله، قالب‌های وافل از زیر سقف برداشته می‌شوند و سقف آماده برای مراحل بعدی ساخت می‌گردد. قبل از انجام قالب‌برداری، باید مطمئن شد که بتن به مقاومت لازم رسیده است. این مقاومت معمولاً پس از ۱۴ تا ۲۸ روز از بتن‌ریزی به دست می‌آید، هرچند که این مدت زمان ممکن است بسته به شرایط محیطی و نوع بتن متفاوت باشد. در صورتی که قالب‌ها زودتر از موعد برداشته شوند، ممکن است سقف تحت فشارهای ناخواسته قرار گیرد و ترک بخورد یا دچار افت شود. برای انجام قالب‌برداری، ابتدا باید جک‌ها و تیرک‌های موقت به آرامی باز شوند تا سقف به تدریج بار خود را تحمل کند. سپس قالب‌ها از زیر سقف جدا می‌شوند. این کار باید با دقت و مهارت انجام شود تا هیچ گونه آسیبی به سقف وارد نشود. قالب‌های وافل معمولاً به دلیل جنس مقاوم و طراحی خاص، به راحتی از بتن جدا می‌شوند و پس از تمیزکاری، می‌توان از آن‌ها در پروژه‌های دیگر نیز استفاده کرد.
سخن پایانی
در نهایت، اجرای سقف وافل به عنوان یکی از روش‌های پیشرفته و کارآمد در ساخت‌وساز، می‌تواند به بهبود کیفیت، افزایش ایمنی، و کاهش هزینه‌ها و زمان اجرای پروژه‌ها کمک شایانی کند. استفاده از تکنیک‌های مدرن مانند قالب‌های قفل‌دار، ضمن رفع مشکلات روش‌های سنتی، به تضمین دوام و استحکام سازه‌ها می‌انجامد. با توجه به اهمیت انتخاب صحیح روش‌های اجرایی و ابزار مناسب، بهره‌گیری از سقف وافل می‌تواند گامی مؤثر در جهت بهینه‌سازی فرآیندهای ساخت و ایجاد محیط‌های ایمن‌تر و پایدارتر باشد.
