در این مقاله به بررسی دقیق و فنی استفاده از قالب وافل یکطرفه با ارتفاع ۳۰ سانتی‌متر پرداخته شده است؛ راهکاری نوین و به‌صرفه برای جایگزینی تیرچه دوبل در سقف‌های با دهانه بلند. افزایش ارتفاع قالب، امکان کاهش مصرف میلگرد و بتن، حذف ممان منفی و اجرای سقف‌های بدون آویز را فراهم می‌سازد. همچنین این نوع قالب به دلیل طراحی هوشمندانه و قابلیت استفاده مجدد، نه‌تنها از نظر سازه‌ای بهینه است، بلکه در هزینه‌های اجرایی پروژه نیز صرفه‌جویی چشمگیری ایجاد می‌کند. اگر به‌دنبال اجرای سقفی مقاوم، سبک، اقتصادی و بدون نیاز به تیرچه دوبل هستید، این مقاله راهنمای کاملی برای انتخاب قالب وافل یکطرفه ۳۰ سانتی‌متر خواهد بود.
راهکارهای طراحی اقتصادی برای دهانه‌های بلند در سقف ساختمان‌ها
در بسیاری از پروژه‌های ساختمانی، خصوصاً در سازه‌هایی با دهانه‌های بزرگ، انتخاب نوع سیستم سقف تأثیر مستقیم بر هزینه نهایی و کیفیت اجرا دارد. یکی از اشتباهات رایج، طراحی سقف با سیستم وافل دوطرفه در شرایطی است که می‌توان با یک راهکار ساده‌تر و اقتصادی‌تر، از سقف وافل یکطرفه استفاده کرد. درواقع، در برخی موارد با کمی افزایش در ارتفاع تیرچه‌ها، می‌توان دهانه‌های نسبتاً بزرگ را بدون نیاز به قالب‌های وافل دوطرفه پوشش داد. این راهکار نه‌تنها باعث کاهش هزینه قالب‌بندی می‌شود، بلکه از نظر اجرایی نیز سرعت ساخت‌وساز را بالا می‌برد.
روش‌های غیر اقتصادی برای اجرای دهانه‌های بلند
برخی از راهکارهای سنتی برای طراحی دهانه‌های بلند اگرچه از نظر فنی امکان‌پذیر هستند، اما در عمل می‌توانند هزینه‌های سنگینی را به پروژه تحمیل کنند. این روش‌ها عبارتند از:
اجرای تیر فرعی برای تقسیم دهانه بلند به دو دهانه کوچک‌تر
این روش به‌معنای افزایش حجم میلگرد، بتن و زمان اجرا است.افزایش ضخامت سقف بتنی
گرچه مقاومت سازه‌ای بالا می‌رود، اما وزن سازه و هزینه‌ها نیز به‌طور چشمگیری افزایش می‌یابد.تغییر مسیر تیرچه‌ها و استفاده از تیرهای آویزدار
این روش مستلزم طراحی پیچیده‌تر و صرف زمان و هزینه بیشتر در اجراست.
تمامی این روش‌ها در نهایت منجر به افزایش هزینه‌های ساخت، زمان اجرا و پیچیدگی پروژه خواهند شد. در شرایطی که می‌توان با انتخاب قالب وافل یکطرفه و افزایش ارتفاع آن به راه‌حلی ساده‌تر، اقتصادی‌تر و مهندسی‌تر دست یافت، استفاده از این راهکارهای پرهزینه توجیه چندانی ندارد.

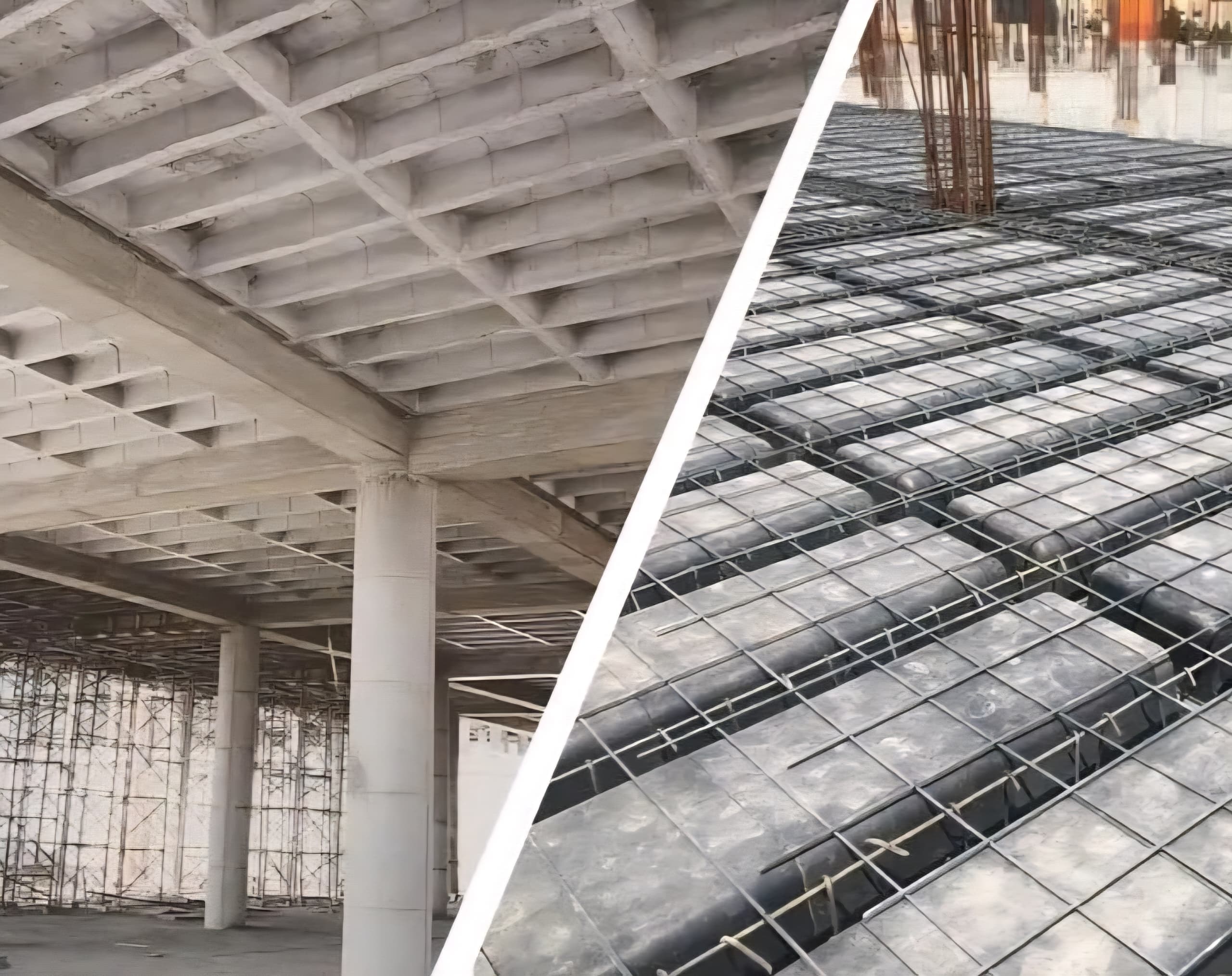

معرفی قالب وافل یکطرفه ارتفاع ۳۰ سانتی‌متر
شرکت عمران پلاست، به‌عنوان یکی از پیشروان طراحی و تولید قالب‌های وافل در ایران، با اتکا به تجربه بیش از ده ساله در صنعت ساختمان، همواره در تلاش برای توسعه و بهبود محصولات خود بوده است. در همین راستا، قالب وافل یکطرفه با ارتفاع ۳۰ سانتی‌متر به مجموعه قالب‌های تولیدی این شرکت اضافه شده است.
این قالب‌ها برای دهانه‌هایی که نیاز به مقاومت بیشتر دارند طراحی شده‌اند و بدون نیاز به استفاده از قالب‌های دوطرفه یا اعمال راهکارهای پرهزینه، امکان اجرای سقف‌های با دهانه متوسط تا بلند را فراهم می‌کنند. قالب‌های ۳۰ سانتی‌متری یکطرفه نه‌تنها از نظر فنی بسیار مقاوم و کارآمد هستند، بلکه در کاهش وزن مرده سازه، کاهش مصرف بتن و میلگرد، و تسریع در زمان اجرا نیز نقش مؤثری دارند.
صرفه‌جویی در مصرف مصالح با افزایش ارتفاع قالب وافل یکطرفه
در بسیاری از پروژه‌های ساختمانی، مهندسان به دنبال راهکارهایی برای کاهش هزینه‌ها و بهینه‌سازی مصرف مصالح هستند؛ یکی از راه‌حل‌های کاربردی، افزایش ارتفاع قالب وافل یکطرفه از ۲۵ به ۳۰ سانتی‌متر است. این تغییر به ظاهر ساده، مزایای فنی و اقتصادی متعددی را به همراه دارد که در ادامه بررسی خواهد شد.
به طور معمول در پروژه‌هایی که نیاز به استفاده از تیرچه دوبل احساس می‌شود، لازم است از دو تیرچه با پاشنه‌هایی حاوی دو میلگرد سایز ۱۶ میلی‌متر استفاده شود. این روش علاوه بر بالا بردن مصرف میلگرد و هزینه‌های اجرایی، باعث افزایش وزن مرده سازه نیز خواهد شد. اما با بهره‌گیری از قالب وافل یکطرفه با ارتفاع ۳۰ سانتی‌متر، می‌توان بدون نیاز به تیرچه‌های دوبل، مقاومت لازم را فراهم نمود. این راهکار نه تنها باعث کاهش وزن و مصرف میلگرد می‌شود، بلکه با تغییر چیدمان قوطی‌های تکیه‌گاهی زیر سقف، به‌راحتی می‌توان فواصل مناسبی برای کاهش مصرف بتن و فولاد در پروژه تعریف کرد.
مزایای فنی قالب وافل در حذف ممان منفی و کاهش مصرف میلگرد
یکی دیگر از ویژگی‌های مهم سقف وافل یکطرفه، نحوه اجرای میلگرد در محل اتصال تیرچه‌ها به تیر اصلی است. در این سیستم، خم انتهایی میلگردها به گونه‌ای طراحی می‌شود که اتصال گیرداری بین تیر و تیرچه ایجاد کند. این تکنیک باعث حذف ممان منفی در ناحیه اتصال شده و در نتیجه مقدار قابل توجهی از مصرف میلگرد کاهش می‌یابد. از طرفی، بسیاری از کارفرمایان تمایل دارند که سقف سازه به‌صورت بدون آویز اجرا شود؛ این موضوع برای زیبایی معماری و افزایش ارتفاع مفید فضا اهمیت زیادی دارد. در این شرایط، استفاده از قالب وافل یکطرفه با ارتفاع ۳۰ سانتی‌متر گزینه‌ای ایده‌آل محسوب می‌شود، زیرا می‌توان سقف و تیر را در ارتفاع یکسان ۳۵ سانتی‌متر اجرا نمود و از اجرای آویز صرف‌نظر کرد.
اجرای صحیح سقف وافل، نیازمند تجربه است
نکته‌ای که نباید از آن غافل شد، اهمیت اجرای صحیح قالب وافل است. اگر در این زمینه تجربه یا تخصص لازم را ندارید، اکیداً توصیه می‌شود اجرای آن را به پیمانکاران مجرب و آموزش‌دیده بسپارید. کوچک‌ترین اشتباه در طراحی زیرسازی یا چیدمان قالب‌ها، می‌تواند موجب گیرکردن قالب در بتن یا آسیب به آن شود و هزینه‌های مضاعفی برای پروژه در پی داشته باشد. کارشناسان شرکت عمران پلاست با سال‌ها تجربه در طراحی، تولید و اجرای سیستم‌های سقف وافل، آماده‌اند تا اطلاعات فنی، مشاوره و خدمات تخصصی لازم را در اختیار کارفرمایان، پیمانکاران و مهندسان پروژه قرار دهند.
